Thành phần quan trọng nhất của một băng tải

Thành phần quan trọng nhất của một băng tải: Băng tải chủ yếu bao gồm sáu bộ phận: băng tải, con lăn đỡ, thiết bị dẫn động, thiết bị hãm, thiết bị căng, thiết bị chuyển hướng. Những thành phần này cấu tạo nên một băng tải hoàn chỉnh

Băng tải chủ yếu bao gồm sáu bộ phận: băng tải, con lăn đỡ, thiết bị dẫn động, thiết bị hãm, thiết bị căng, thiết bị chuyển hướng.



1 Dây đai băng tải

Dây băng tải được sử dụng để truyền lực kéo và chở hàng hóa, chủ yếu là dây đai cao su hoặc dây đai nhựa.

    (1) Băng tải cao su lõi vải là loại băng tải được sử dụng phổ biến nhất, được làm bằng nhiều lớp vải liên kết với cao su để tạo thành một tấm đệm và được phủ cao su ở hai mặt trên và dưới và các mặt cao su phía trên là ổ trục. bề mặt bị ảnh hưởng bởi tác động, độ dày của nó có thể được lựa chọn theo đặc tính của vật liệu. Chất liệu lót chủ yếu là vải cotton, cũng có thể sử dụng các loại vải sợi hóa học khác như canvas đan xen cotton, canvas nylon, canvas polyester, ... cũng có thể được sử dụng.

    Lực căng của băng tải do lớp lót chịu, và số lượng lớp lót đã chọn cần phải được kiểm tra để đáp ứng các yêu cầu về độ bền của băng tải. Đồng thời, để băng tải có đủ độ cứng bên và tránh bị xẹp quá mức về hai phía giữa hai con lăn đỡ, số lớp lót tối thiểu của đai cao su lõi vải phải tương thích với vật liệu lót. , mật độ khối lượng lớn vật liệu và băng thông.

   Đai cao su lõi vải thông thường phù hợp với nhiệt độ môi trường làm việc -20 ～ 40., nhiệt độ vật liệu thấp hơn 50. Đối với những trường hợp có yêu cầu đặc biệt đối với môi trường làm việc, chẳng hạn như nhiệt độ cao, ăn mòn cao và điều kiện vận hành lạnh khắc nghiệt, có thể sử dụng dây đai chịu nhiệt, chịu lạnh và chịu dầu được xử lý hóa học và đai chống cháy.

    (2) Đai cao su lõi dây thép Một lớp dây thép bố trí dọc được sử dụng làm lõi dây đai và được làm bằng cao su làm lớp bọc. Nó có độ bền kéo cao, độ nhám tốt, độ giãn dài đàn hồi nhỏ và tuổi thọ dài. Nó phù hợp cho các băng tải đường dài và băng tải lớn.





    (3) Băng tải nhựa được làm bằng nhựa thay vì cao su, có ưu điểm là chịu dầu, chịu axit, kiềm nhưng chịu nhiệt độ kém, góc nghiêng cho phép của băng tải nghiêng nhỏ hơn băng cao su khoảng 2 . Xung quanh. Có hai loại băng tải nhựa lõi nhiều lớp và lõi nguyên. Cấu tạo và độ bền của băng keo nhựa lõi thép nhiều lớp tương tự như băng keo cao su lõi vải. Đai nhựa toàn lõi được làm bằng vải pha vinyl-cotton làm toàn bộ lõi đai và làm bằng nhựa polyvinyl clorua làm lớp phủ. So với đai lõi nhiều lớp, quy trình đơn giản, chi phí thấp và chất lượng là tốt.

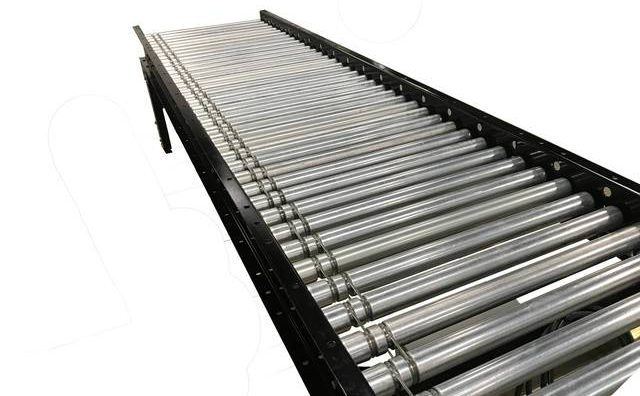

2 Con lăn đỡ

Vai trò của con lăn là nâng đỡ băng tải và vật liệu trên băng tải, giảm độ võng của băng tải, giúp băng tải chạy ổn định.

    (1) Các loại con lăn chủ yếu bao gồm con lăn máng, con lăn phẳng, con lăn đệm và con lăn tự căn chỉnh.

     Con lăn máng cho băng tải vật liệu dạng hạt trên nhánh, để băng tải thành máng, nhằm tăng khả năng truyền tải và ngăn chặn rò rỉ vật liệu sang hai bên. Hiện tại, dòng máy làm việc hình máng bao gồm con lăn có góc máng là 35. Hoặc 45. Tăng góc rãnh có thể làm tăng diện tích mặt cắt ngang của tải và tránh cho băng tải bị lệch mà băng bị cong, gây bất lợi cho tuổi thọ của băng tải. Để giảm ứng suất bổ sung trên mép của băng, có thể sử dụng góc rãnh bằng 10 giữa con lăn truyền động và nhóm đầu tiên của bộ làm việc có rãnh. , 20. , 30. Con lăn chuyển tiếp làm cho băng dần dần trở thành các rãnh.

    Con lăn phẳng được cấu tạo bởi một con lăn thẳng,





    Con lăn đệm được sử dụng để vận chuyển các bộ phận và hàng hóa ở bộ phận tiếp nhận của băng tải để giảm lực va đập của vật liệu lên băng tải. Có loại vòng cao su và loại tấm lò xo.

    Con lăn tự căn chỉnh được sử dụng để điều chỉnh vị trí bên của băng tải để băng tải hoạt động bình thường. Có nhiều loại con lăn tự sắp xếp, và cách dễ nhất để vận chuyển vật liệu rời là sử dụng con lăn nghiêng về phía trước hình máng. Với sự trợ giúp của hai con lăn bên, nó được nghiêng về phía trước một góc nhất định theo hướng chạy của băng tải (thường là khoảng 3), và băng tải bị lệch được đặt lại. Phương pháp này tuy đơn giản nhưng sẽ giúp tăng sức đề kháng lên khoảng 10%. Có các trục lăn tự sắp xếp khác như hình nón, hình chữ V, hình chữ V ngược, vv, có thể được lựa chọn theo yêu cầu.

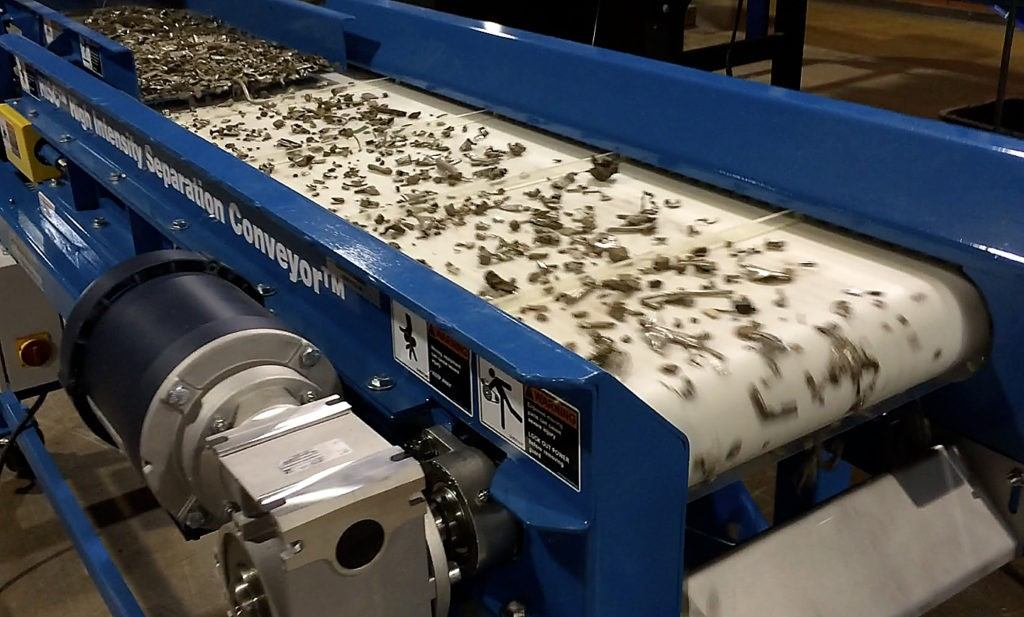

3 Thiết bị truyền động

Thiết bị truyền động của băng tải bao gồm động cơ, khớp nối hoặc khớp nối chất lỏng, bộ giảm tốc, con lăn truyền động xích, v.v ... Băng tải có phần nghiêng cũng phải được trang bị phanh hoặc giá đỡ như yêu cầu.

    Chức năng của thiết bị truyền động là truyền lực kéo lên băng tải thông qua ma sát của con lăn truyền động để làm cho nó di chuyển và vận chuyển hàng hóa. Hầu hết các băng tải dây đai được dẫn động bởi một con lăn đơn, nhưng khi khối lượng vận chuyển và quãng đường tiếp tục tăng lên, lực kéo do con lăn truyền động yêu cầu tăng lên tương ứng, do đó, con lăn đôi và nhiều con lăn đã xuất hiện. Mỗi con lăn truyền động có thể được trang bị một hoặc hai bộ truyền động, và phần cuối của trục con lăn truyền động được nối với bộ truyền động bằng một khớp nối.





    Động cơ truyền động thường sử dụng động cơ lồng dòng Y, có ưu điểm là kích thước nhỏ, chi phí thấp, công việc đáng tin cậy và dễ dàng thực hiện điều khiển tự động. Khi công suất nhỏ (≤37kW), nó có thể được truyền động trực tiếp bằng khớp nối đàn hồi; khi công suất lớn (45 ～ 315kW), nó có thể được trang bị khớp nối thủy lực để khởi động ổn định. Trong trường hợp công suất cao (220-800kW), có thể sử dụng động cơ quấn, dễ điều khiển, để băng tải đường dài khởi động trơn tru và giải quyết vấn đề cân bằng công suất khi dẫn động nhiều con lăn.

    Ngoài công dụng của bộ truyền bánh răng trụ, bộ giảm tốc của các loại băng tải lớn hiện đại. Để giảm kích thước bên của thiết bị truyền động băng tải người ta thường dùng hộp giảm tốc côn, đối với băng tải di động, để giảm trọng lượng bản thân, thiết bị truyền động hầu hết được truyền động bằng dây đai, xích hoặc đầu -bánh răng hở. Ngoài ra, có thể sử dụng bộ giảm tốc bánh xe hình trụ lốc xoáy hoặc trống điện.

    Trống điện đặt động cơ và cơ cấu giảm tốc vào trống truyền động nên có kết cấu nhỏ gọn, trọng lượng nhẹ, dễ bố trí, vận hành an toàn, phù hợp với điều kiện làm việc ẩm ướt và ăn mòn. Nhược điểm là điều kiện tản nhiệt của động cơ không tốt. Bảo trì bất tiện. Hiện tại, thùng phuy điện có nhiều dạng như động cơ làm mát bằng gió, làm mát bằng dầu, ngâm trong dầu, công suất thường dưới 55kW. Các sản phẩm công suất cao như 75kW và 100kW đang được sản xuất thử nghiệm. Ngoài ra, có những sản phẩm trống giảm tốc được gắn bên ngoài dưới 160kW. Sự khác biệt giữa nó và trống điện là chỉ có bộ giảm tốc được đặt trong trống truyền động, trong khi động cơ được kết nối với trống thông qua một khớp nối hoặc khớp nối thủy lực bên ngoài. Do đó, động cơ có điều kiện tản nhiệt tốt, dải công suất truyền động lớn hơn và giá thành thấp hơn.





    Con lăn truyền động truyền lực kéo nhờ ma sát giữa bề mặt của nó và băng tải. Có hai loại con lăn truyền động: bề mặt trơn và con lăn cao su. Bề mặt cao su bao gồm bề mặt cao su phẳng, bề mặt cao su chevron (thích hợp cho hoạt động một chiều), bề mặt cao su hoa văn kim cương (thích hợp cho hoạt động hai chiều), v.v. Việc dán bề mặt cao su, đặc biệt là bề mặt cao su có hoa văn có thể làm tăng hệ số ma sát, bề mặt cao su có hoa văn cũng có tác dụng nhất định trong việc ngăn băng tải bị xô lệch. Con lăn trơn nên sử dụng khi công suất không cao và độ ẩm môi trường thấp, khi môi trường ẩm ướt, công suất lớn, dễ trượt thì nên sử dụng con lăn bề mặt cao su.

    Khi băng tải đi quanh con lăn sẽ gây ra hiện tượng mỏi do uốn cong. Do đó, đường kính của ổ lăn không được quá nhỏ. Các thông số kỹ thuật về đường kính của trống truyền là 500, 630, 800, 1000mm, v.v., có thể được lựa chọn theo băng thông.
